一、液晶屏防爆氣象站產品簡介

液晶屏防爆氣象站又稱防爆氣象站，防爆氣象監測系統，液晶屏防爆氣象站是一種特殊設計的氣象站設備，具有防爆功能，適用于需要在易燃、易爆環境中進行氣象監測的場所，如石油、化工、煤礦等工業領域。

WX-FB01S型防爆氣象站是山東萬象環境科技根據市場需求，針對化工廠、油庫等特殊場所而研發生產的一款一體化氣象站。它集數據采集、存儲、顯示、通訊于一體，通過有線的通訊方式與后臺上位機管理軟件或者中控室PLC、DCS對接，進行數據的處理分析。

此款防爆氣象站采用了防腐、防爆、防水、防震、防塵等高防護等級的設計理念，可滿足化工廠、油庫、隧道、礦井等場景的使用需求。

二、產品特點

1、頂蓋隱藏式超聲波探頭，避免雨雪堆積的干擾，避免自然風遮擋

2、原理為發射連續變頻超聲波信號，通過測量相對相位來檢測風速風向

3、風速、風向、空氣溫度、濕度、大氣壓力五要素一體式傳感器

4、485接DCS傳輸

三、技術參數

1、風速：0～60m/s(±0.1m/s);

2、風向：0～360°(±2°);

3、空氣溫度：-40℃～85℃(±0.3℃);

4、空氣濕度：0～100%RH(±2%RH);

5、大氣壓力：300-1100hpa(±0.25%);

6、屏幕：7寸液晶屏，高清彩屏;

7、單機版數據存儲：不少于50萬條;

8、功耗：7.6W

9、生產企業具有Ex ia IIC T6 Ga高等級防爆證書☆

10、通過國家電器安全質量檢驗檢測中心檢驗☆

11、設備通過GB/T 3836.1-2021《爆炸性環境 第1部分：設備 通用要求》

12、設備通過GB/T 3836.4-2021《爆炸性環境 第4部分：由本質安全型“i”保護的設備》

四、功能特點

1、一體化結構設計，安裝拆卸簡單;

2、傳感器外殼ASA材質，耐腐蝕，抗氧化;

3、支持定制，可根據用戶需求靈活配置監測要素;

4、PC、液晶屏幕兩種顯示方式，有線傳輸

5、五防設計：防水、防爆、防塵、防震、防腐;

6、標準modbus協議，支持多種后臺協議對接，為客戶提供方便;

8、低功耗設計，AC220V供電;

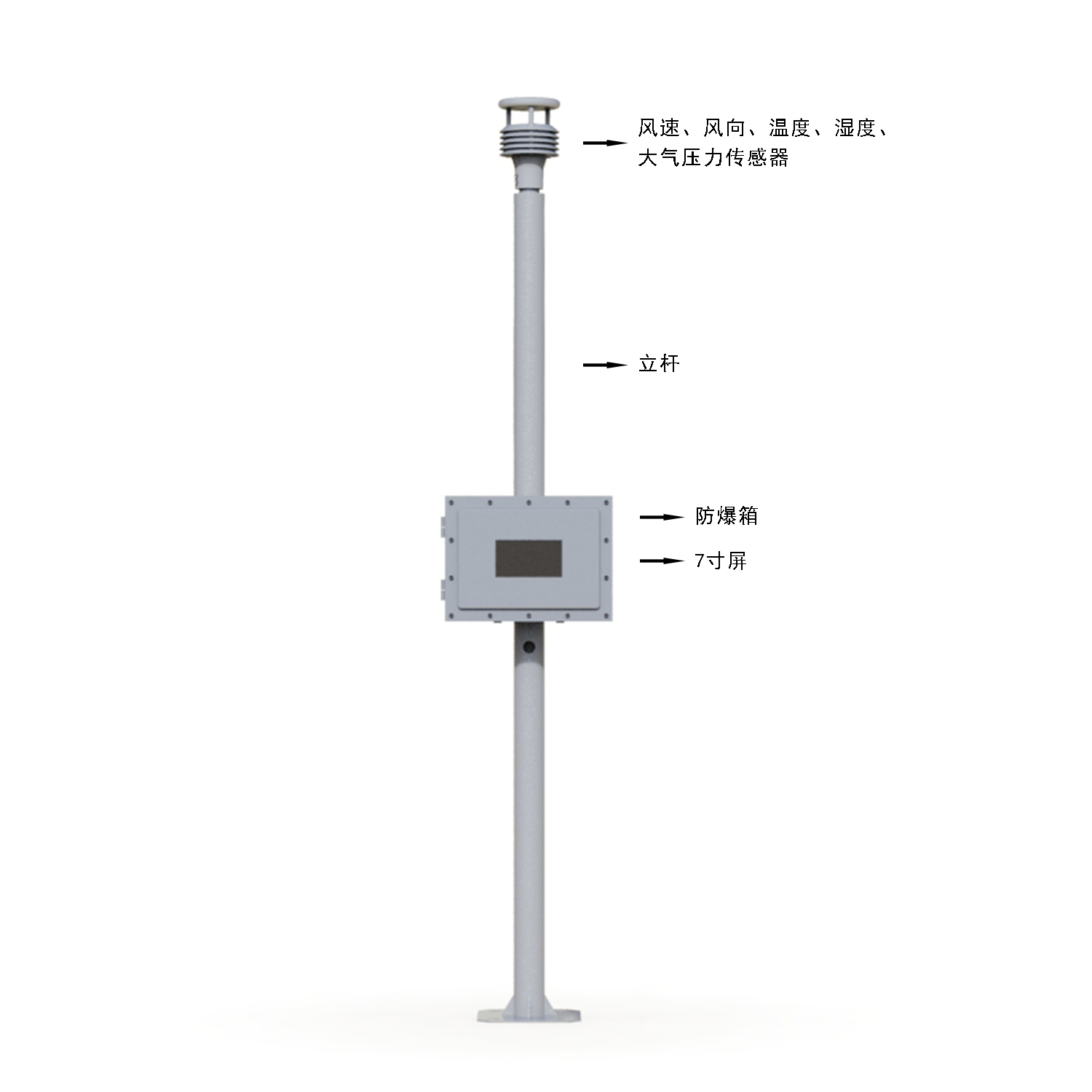

五、產品結構圖

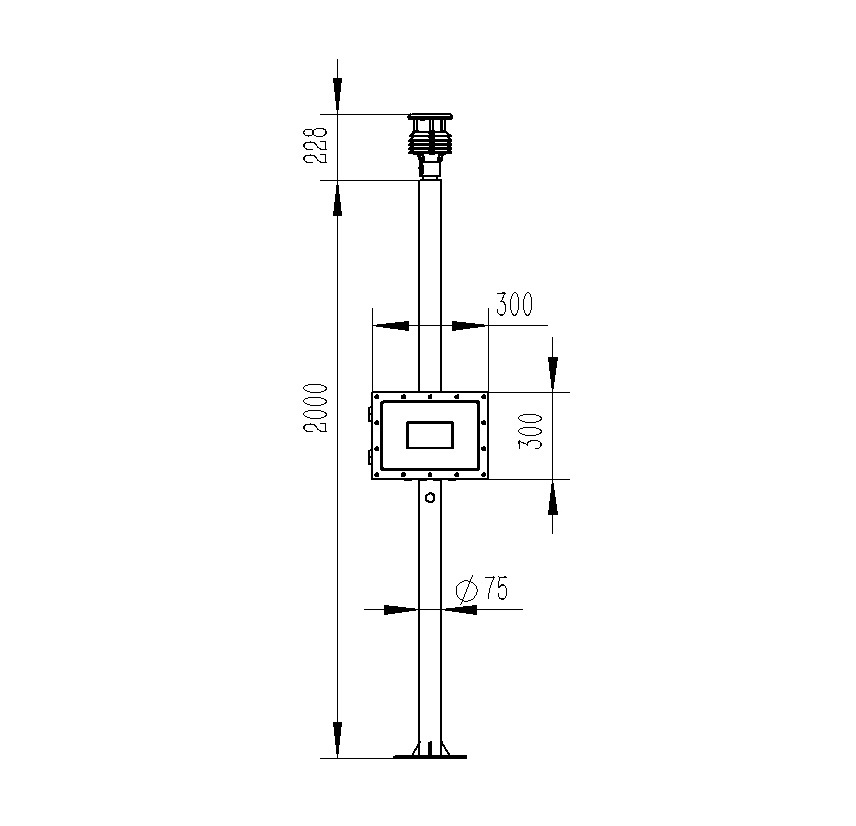

六、產品尺寸圖

七、上位機軟件介紹

1、PC單機版數據接收、存儲、查看、分析軟件

2、支持串口數據接收、處理、展示

3、支持json字符串、modbus485等通信方式

4、可自設置存儲時間，modbus485采集模式下可自設置采集時間

5、支持自助增加、刪除、修改監測參數的協議、名稱、圖標等

6、支持?jǐn)?shù)據后處理功能

7、支持外置運行javascript腳本

八、設備安裝

1、確認現場工況，由本公司設定安裝方案

2、安裝簡單，無需專業人員操作，遠程指導即可安裝

3、使用方無需自配零部件，由本公司精細化配置，設備到場即裝即用
